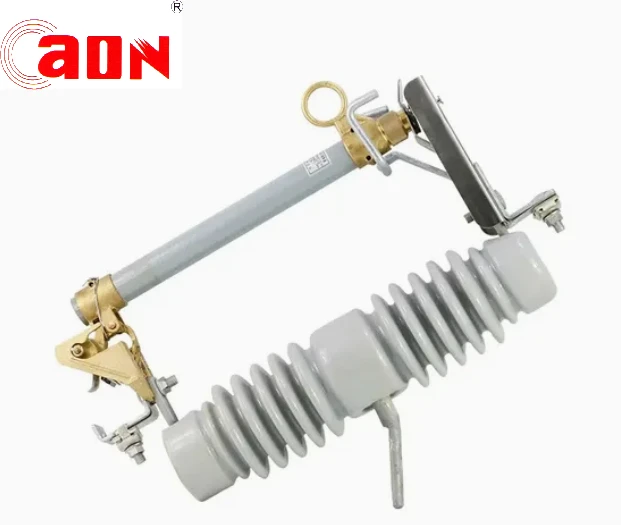

Kõrgepingelise 100A 200A polümeerse kaitsme väljalülitamise osade kirjeldus
Kaitsmekandur
Valmistatud epoksüklaaskiust, mis on vooderdatud UV-kindla kattega ja vasest kaar{0}}kustutusmaterjaliga, ei ima niiskust ega deformeeru. Lisaks on sellel tugev UV-takistus, paks kaare-kustutuskiht ja hea kaare-kustutusjõudlus pikk kasutusiga. Lisaks võib kaitsmetoru ülemine osa takistada vee sissetungimist, et kaitsta kaitsmetorus ei oleks vett.
Tänu vahetatavusele saab kaitsmekandurile öise valguse korral valguse peegeldamiseks märgistada noktilise valguse, nii on lihtsam teada kaitsme väljalülituse teenindusasendit, mis hõlbustab töötajate tööd öösel ja vähendab töömahukust.
Kaitsmekandur kasutab ühtset väljalasketoru (allapoole) tahke korgiga, et vältida vaba gaasi sattumist vooluringi, tarbetuid mehaanilisi kahjustusi või lühist. Samal ajal saab oluliselt parandada{1}}lühisevoolu ja kaitsme katkestuste toimimist.
Võtke ühendust
Hõbedamiseks kasutatakse puhast juhtivat vaske ja väga elastset juhtivat vasesulamit, ülemises kontaktis kasutatakse tihenduskonstruktsiooni, roostevabast terasest vedru tagab kõrge kontaktsurve ja hõbedast -to{1}}hõbedast kontakti kasutatakse nii liikuvates kui ka staatilistes kontaktides. Alumine kontakt on valmistatud valuvasest ja plaadistusest ning ette on nähtud paar vooluteid, mille juhtme pistik on hõbetatud ülielastse juhtiva skaala vasega. Pistiku tagaküljele on paigaldatud kõrgele temperatuurile vastupidav sulamist šrapnell, mis tagab konnektori kontakti oleku stabiilse ja usaldusväärse elastse toe, mis talub täielikult lühisvoolu -soojuslikku mõju. Lisaks peaks hea kontaktiseisundi tagamiseks kontaktide ja juhi pinna hõbedakihi paksus olema üle 2 μm.
Portselanist ja polümeerist isolatsioonikorpus
Portselanist isolatsioonialus: valmistatud linnukindlast-keraamikast, kasutusele on võetud täiustatud valutehnoloogia ja kasutatud Ameerika Ühendriikidest pärit tsementi, mis hoiab ära portselanist korpuse purunemise termilise paisumise ja kokkutõmbumise tõttu.
Silikoonkummist isolaatori alus: silikoonkummist materjal on juba läbinud 1000 tundi soolapihustustesti.
Kõrgepinge 100A 200A polümeerse kaitsme väljalülitamise TEHNILISED ANDMED
1.0 Üldine
Ühepooluselist lülitit kasutatakse toite ja liinide isoleerimiseks.
2.0 Teenindustingimused
a. Ümbritsev temperatuur: 5 kraadi - 50 kraadi
b. Suhteline õhuniiskus: 95% 45 kraadi juures (troopiline)
c. Keskkonnaseisund: troopiline kliima saastatud atmosfääriga
3.0 Süsteemi parameetrid
Lülitit tuleb kasutada võrgus, millel on järgmised omadused:-
a. Nimipinge : 22 kV
b. Maksimaalne pinge: 24 kV
c. Maanduskorraldus: Tõhusalt maandatud
d. Sagedus: 50 Hz
4.0 Standardid
Üksus vastab standardile IEC 60129 või IEC62271-102 Ed.1.0 (2001) – vahelduvvoolu lahklülitid ja maanduslülitid või muudele samaväärsetele rahvusvahelistele standarditele.
Meie kohustus on tõestada tema standardi samaväärsust ühega neist kahest ülalmainitud standardist.
5.0 Tehnilised nõuded
a. Nimipinge: 24kV
b. Nimivoolutugevus: 630A
c. Impulsspinge tase (BIL): 150kV
d. Nimetatud Lühiajaline vastupidavusvool: 25kA/1 sek
e. Peamine nimivoolutugevus: 62kA
f. Liikumiskaugus: 600 mm
