Kirjeldus

Tehnilised parameetrid

12kV portselanist isolaatori kaitselüliti osade kirjeldus

Kaitsmekandur

Epoksiidklaaskiust, mis on vooderdatud UV-kindla katte ja vasest kaar{0}}kustutusmaterjaliga, ei ima niiskust ega deformeeru. Lisaks on sellel tugev UV-takistus, paks kaare-kustutuskiht ja hea kaare-kustutusjõudlus pikk kasutusiga. Lisaks võib kaitsmetoru ülemine osa takistada vee sissetungimist, et kaitsta kaitsmetorus ei oleks vett.

Tänu vahetatavusele saab kaitsmekandurile öise valguse korral valguse peegeldamiseks märgistada noktilise valguse, nii on lihtsam teada kaitsme väljalülituse teenindusasendit, mis hõlbustab töötajate tööd öösel ja vähendab töömahukust.

Kaitsmekandur kasutab ühtset väljalasketoru (allapoole) tahke korgiga, et vältida vaba gaasi sattumist vooluringi, tarbetuid mehaanilisi kahjustusi või lühist. Samal ajal saab oluliselt parandada{1}}lühisevoolu ja kaitsme katkestuste toimimist.

Võtke ühendust

Hõbedamiseks kasutatakse puhast juhtivat vaske ja väga elastset juhtivat vasesulamit, ülemises kontaktis kasutatakse tihenduskonstruktsiooni, roostevabast terasest vedru tagab kõrge kontaktsurve ja hõbedast -to{1}}hõbedast kontakti kasutatakse nii liikuvates kui ka staatilistes kontaktides. Alumine kontakt on valmistatud valuvasest ja plaadistusest ning ette on nähtud paar vooluteid, mille juhtme pistik on hõbetatud ülielastse juhtiva skaala vasega. Pistiku tagaküljele on paigaldatud kõrgele temperatuurile vastupidav sulamist šrapnell, mis tagab konnektori kontakti oleku stabiilse ja usaldusväärse elastse toe, mis talub täielikult lühisvoolu -soojuslikku mõju. Lisaks peaks hea kontaktiseisundi tagamiseks kontaktide ja juhi pinna hõbedakihi paksus olema üle 2 μm.

Portselanist ja polümeerist isolatsioonikorpus

Portselanist isolatsioonialus: valmistatud linnukindlast-keraamikast, kasutusele on võetud täiustatud valutehnoloogia ja kasutatud Ameerika Ühendriikidest pärit tsementi, mis hoiab ära portselanist korpuse purunemise termilise paisumise ja kokkutõmbumise tõttu.

Silikoonkummist isolaatori alus: silikoonkummist materjal on juba läbinud 1000 tundi soolapihustustesti.

Kaitsmete väljalülituste põhieesmärk on kaitsta teie süsteemi liine ja nendel liinidel olevaid erinevaid seadmeid, nagu trafod ja kondensaatoripangad. Kaitsmete väljalülitused pakuvad maksimaalse katkestusvõimsuse kaudu usaldusväärset kaitset madala{0}}taseme ülekoormuse eest, mis sulatab kaitsmelüli, vahepealsete rikete ja väga suurte rikete eest.

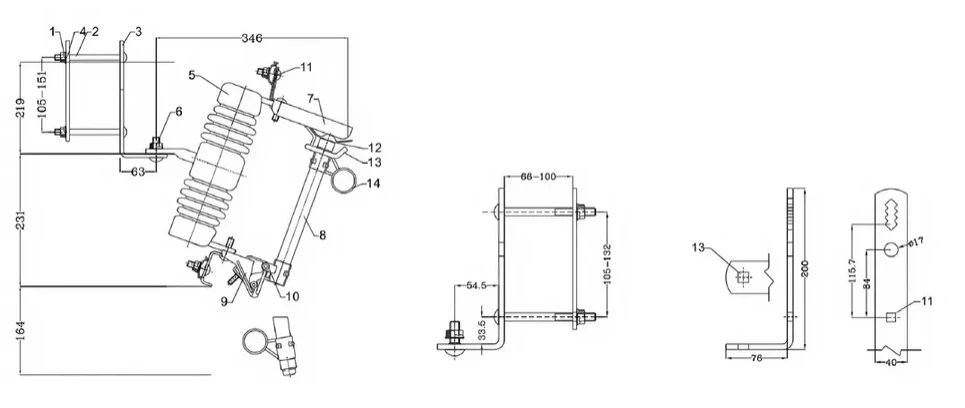

12kV Porcelain Dropout Fuse Cutout

Nimipinge (kV)	Nimivool (A)	Katkestusvool (A)	Impulsspinge (kV)	Toite-sagedustaluvuspinge (kV)	Roomamise kaugus (mm)	Mõõdud (cm)
10-12	100	10,000	110	42	245	38.5×34.5×10.5
10-12	200	12,000	110	42	245	38.5×34.5×10.5
10-12	100	10,000	110	40	250	38.5×34.5×10.5
10-12	200	12,000	110	40	250	38.5×34.5×10.5
10-12	100	6,000	110	40	340	49×27×11
10-12	200	8,000	110	40	340	49×27×11
